一、導(dǎo)致石材出現(xiàn)破損的一些因素
1、水泥水灰比不標(biāo)準(zhǔn)：石材鋪裝后，粘結(jié)層的水泥，都需要一個干固凝結(jié)的過程，在此過程中會產(chǎn)生一定的張力或收縮力導(dǎo)致石材被撕裂，出現(xiàn)裂縫；
2、安裝手法不專業(yè)：現(xiàn)在安裝都是人工安裝，工人在安裝時都會拉一條線，作為參考線，用橡皮錘敲打石材表面，讓石材和參考線大致平行，由于是人工安裝，由于施工的不嚴(yán)謹(jǐn)，很難避免高低不平的現(xiàn)象；
3、外力作用或者這期間，人流踩踏、重物輾壓都有可能造成粘結(jié)層的變形，從而產(chǎn)生變形。
二、石材自然因素

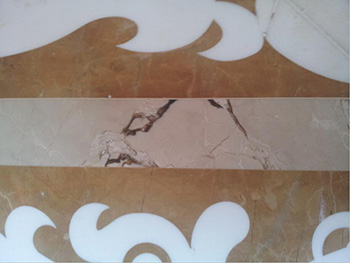

出現(xiàn)破損的石材一般都是大理石，因?yàn)榇罄硎奶厥庑纬稍恚菀讓?dǎo)致天然缺陷，像暗裂、砂眼、石痣、石膽、而且越高檔的大理石，越容易出現(xiàn)破損、破裂現(xiàn)象；
大理石是沉積巖，很容易在在大理石形成的時候，夾雜著一些其他物質(zhì)，最后形成的石痣、石膽；
最容易出現(xiàn)明裂、暗裂的石材。

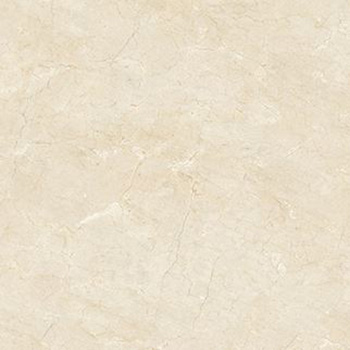

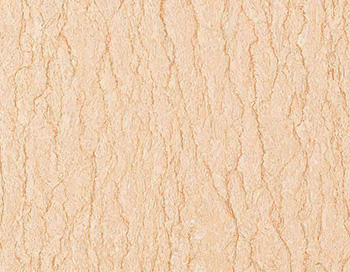

金線米黃

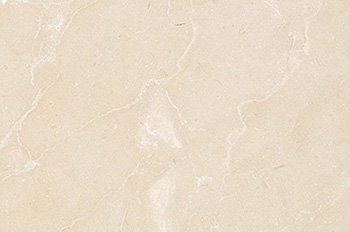

莎安娜米黃
西班牙米黃
三、石材修復(fù)技巧
經(jīng)過多年經(jīng)驗(yàn)積累，石大夫在破損修補(bǔ)方向主要有五大工藝。
研磨拋光法、熱固化修補(bǔ)法、冷固化修補(bǔ)法、材料合成修補(bǔ)法、覆膜轉(zhuǎn)印修補(bǔ)法。
研磨拋光法：
這類修補(bǔ)法是針對孔洞比較小的，或者微裂隙的修補(bǔ)，難度也是最高的一類。這一類孔洞或者裂隙都在1-3毫米，云石膠滲透性不是很好，給修復(fù)造成很多麻煩。這種孔洞同樣也會給拋光造成很大的麻煩。

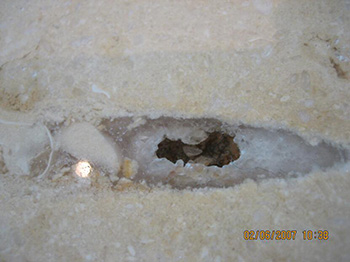

孔洞修補(bǔ)：
需要綜合考慮孔洞直徑及修補(bǔ)膠的流平性、粘結(jié)性、可拋光性、穩(wěn)定性。1-3毫米推薦大家使用Dr.stone石材氣孔修補(bǔ)膠對整體石面進(jìn)行2-3次批刮，以修復(fù)1-3毫米的石面微孔
3毫米以上建議大家使用Dr.stone石瓷快速修補(bǔ)膏對孔洞進(jìn)行專業(yè)修補(bǔ)。
注：關(guān)注石材拋光的問題，可參考這篇文章《為什么你的石材拋不亮》
熱固化修補(bǔ)法：利用特殊的固化劑材料，原理：這類固化劑有一些特殊的成分，經(jīng)過化學(xué)反應(yīng)，使溫度達(dá)到90度，起到固化的作用。
冷固化修補(bǔ)法：采用高分子樹脂材料，材料中含有聚合用的單體、光引發(fā)劑、無機(jī)填充劑等，發(fā)生聚合反應(yīng)。改方法可以修補(bǔ)3-5毫米的孔洞。

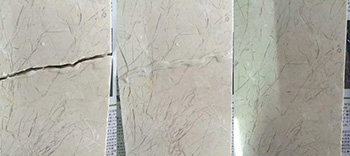

材料合成修補(bǔ)法：取相似材料合成。此方法針對局部破損、石痣、石膽。

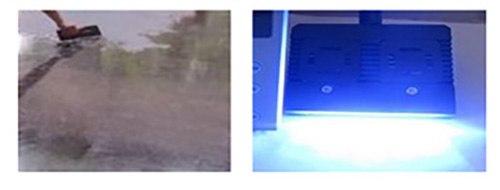

覆膜轉(zhuǎn)印修補(bǔ)法：將終飾面的相對平整度提高，涂上覆膜夜，用刮刀刮平，（注意：一定要刮平）貼上轉(zhuǎn)印膜，利用紫外線凝固燈照射1-3秒即可完成。

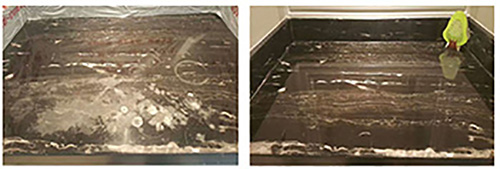

覆膜轉(zhuǎn)印施工案例
石大夫技術(shù)微刊
石大夫服務(wù)號
